CMT Boreskabelon til 35mm hængsler

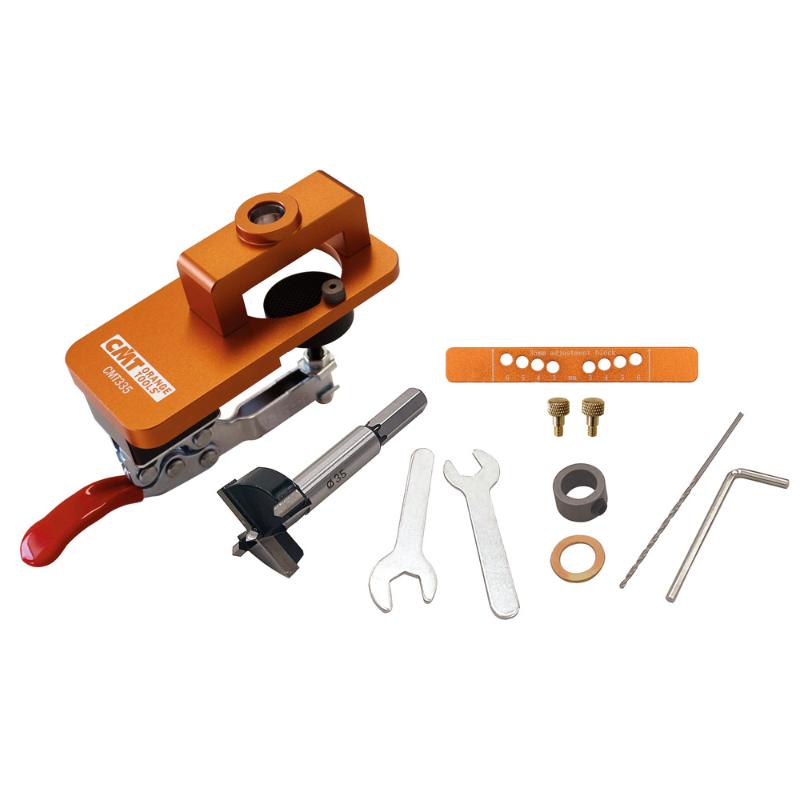

For nem installation af fx skabsdøreDenne CMT boreskabelon CMT335 er til skjulte skabshængsler. CMT335 er en boreskabelon til 35mm hængsler til skabsdøre eller låger. Boreskabelonen kan bruges med alle typer bor og kræver ikke specialværktøj eller andet tilbehør.En boreskabelon er rar at have, hvis man skal bore huller eller gentage et bestemt arbejde mange gange. En boreskabelon vil dermed hjælpe til med, at man kan gentage arbejdet hurtigere og lettere og helt præcist.1. Løft hurtiggrebsklemmen [L] på CMT335 (J), og indsæt 35 mm hængselborebit [A] med spids-/skærkanten opad i hullethvor 12 mm lejet [N] er anbragt.2. Indsæt afstandsstykket [E] og dybdekraven [F] på skaftet af bit, og stram derefter skruen på dybdekraven med unbrakonøglen [G] for at låse den fast.3. Afhængigt af hængselmodellen justeres den ønskede boredybde (maks. 13 mm) ved at flytte dybdekraven [F].4. Saml den justerbare afstandsstang [B] ved hjælp af skruerne [C].Pilene på stangen skal pege mod dit hængselborebit.Afstanden mellem hovedhullet og panelets kant kan justeres ved at ændre skruernes positioner i deres respektive huller (3-4-5-6 mm) afhængig af hængselmodellen (den mest almindelige indstilling er 5 mm).5. Ved at løsne og spænde møtrikkerne [M] med 10 mm skruenøglen [D], kan du bestemme tykkelsen (fra 12 til 25 mm) af ma-terialet du skal spænde fast med din jig.6. Tegn en referencelinje på arbejdsemnet. Denne linje skal svare til det midterste hul i hængselbeslaget.7. Fastgør din jig CMT335 til arbejdsemnet ved hjælp af håndtaget [L] og ved hjælp af referencesporet [P]. Centrer det på referencelinjen.8. Tilslut dit bor til dit kunstbor og tryk værktøjet nedad for at skabe hovedhullet til hængslet.9. Monter 2 mm borebit [H] på dit bor og lav to små referencehuller ved hjælp af de specifikke bøsninger [R].10. Monter dit hængsel ved at fastgøre det med to skruer.Den bærbare hængselsborings-jig  CMT335 er eksklusivt kompatibel med 35mm hængselsbit (Vare: CMT335-35).

• Mærke: Profil værktøj
• Kategori: 505404
• GTIN: 664252058457
