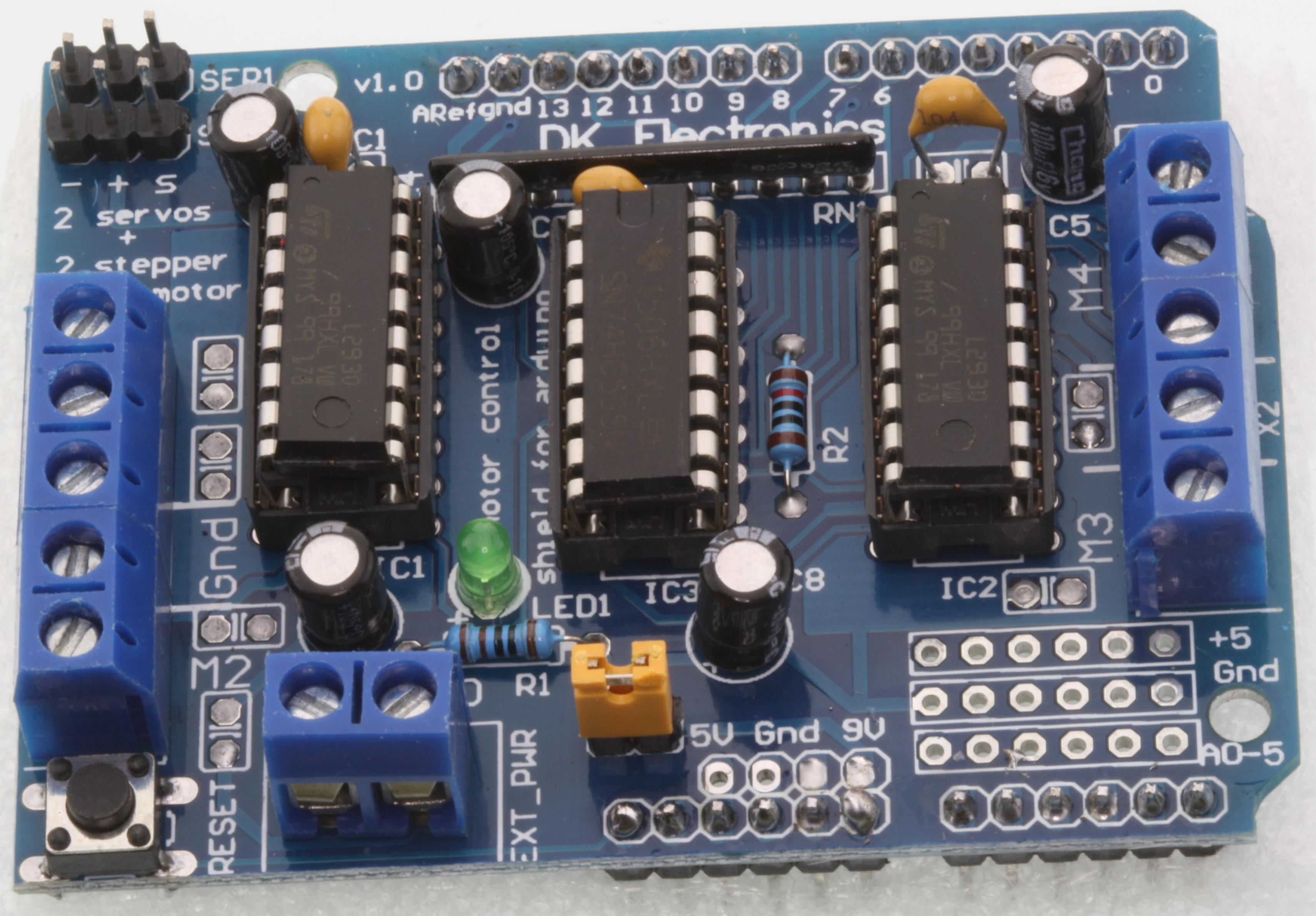

Motor Drive Shield L293D til Arduino

 L293D is a monolithic integrated, high voltage, high current, 4-channel driver.Basically this means using this chip you can use DC motors and power supplies of up to 36 Volts, thats some pretty big motors and the chip can supply a maximum current of 600mA per channel, the L293D chip is also what’s known as a type of H-Bridge. The H-Bridge is typically an electrical circuit that enables a voltage to be applied across a load in either direction to an output, e.g. motor.Egenskaber:To 5V servo motorporte, m. forbindelse til Arduino højopløsnings-timer (no dither)Op til 4 to-vejs DC motor og 4-kanal PWM hastighedsregulering (0,5% opløsning)Op til to stepmotorer positiv og negativ kontrol, single/double step kontrol4-kanal H-bridge: L293D chip forsyner hver bro med 0,6A strøm og med termisk strømbeskyttelse, 4,5V til 36VMed Arduino reset knapKompatibel med Arduino Mega, Diecimila, Duemilanove og UNOTekniske detaljer:Størrelse: 7,0 × 5,3 × 2,0cm, vægt: 32gEksempler:L293 med ArduinoLibrary til ArduinoAdafruit Tutorial
